屋面防雨防漏是建筑工程中zui必要的一项工作，而随着社会的发展，建筑类型的不断改变，落水系统的诞生，为屋面的排水功能起到很大的帮助，落水系统具有不同的类型结构，今天给大家讲一下pvc落水系统以及相关配件的介绍。

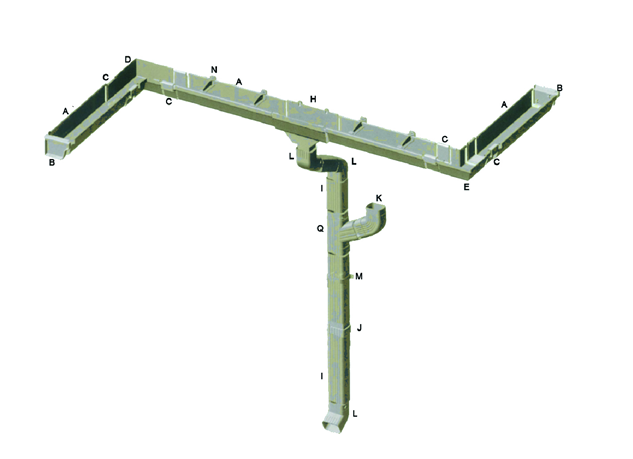

一、PVC落水系统及配件结构图
通过下面一张图我们就可以清晰地看到,每一个节点都是用不同的配件组装而成的，完美的搭配从而使得一个落水系统排水效果强、装饰效果好。
一、PVC落水系统及配件结构图
通过下面一张图我们就可以清晰地看到,每一个节点都是用不同的配件组装而成的，完美的搭配从而使得一个落水系统排水效果强、装饰效果好。
PVC落水系统及配件结构图
二、PVC落水系统型号和规格不难看出PVC天沟和落水管的厚度都是一样的，不同型号的天沟和落水管有相对应的檐口，可根据客户的需要以及房屋的搭配效果，来选择不同的型号和规格。
| 规格 | 材质 | 天沟 | 壁厚(mm) | 雨水管(mm) | 排水量 | |||
| 上口(cm) | 下口(cm) | 深度(cm) | 传统瓦 | 玻纤瓦 | ||||
| PVC | 5.2英寸 | 12.5 | 8.5 | 10 | 3.2 | 80*60 | 30—50平方 | 50—80平方 |
| 7英寸 | 15 | 13 | 12 | 1.7 | 100*80 | 50—100平方 | 50—100平方 | |

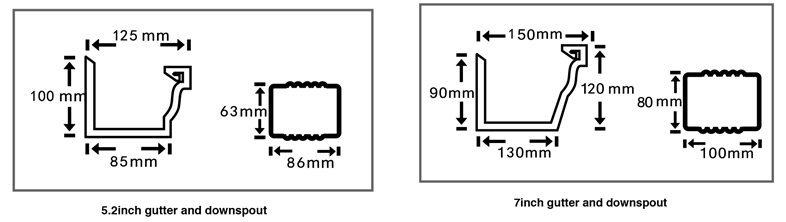

三、PVC天沟及配套落水管平面图
每个尺寸的天沟都有一个相同尺寸的落水管来配套，这样才能完美搭配达到滴水不漏的效果。
5.2英寸天沟及配套落水管 7英寸天沟及配套落水管
一套完整的PVC落水系统以天沟和落水管为主要配件，以封盖、卡接器、吊接器、阴阳角、雨水斗等为天沟配件，以接口器、定位器、引流器、转向器、三通等为雨水管配件组合而成的一套屋面排水系统。

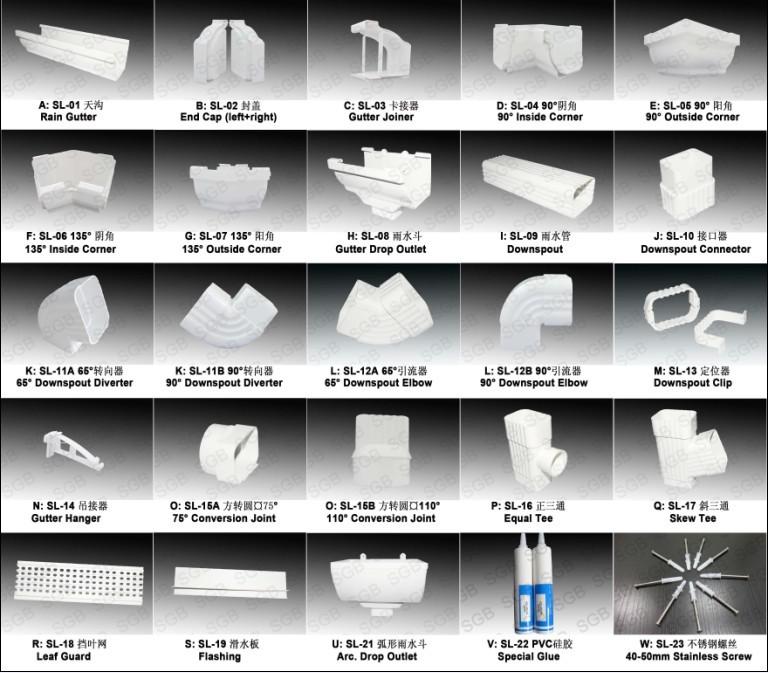

完整的PVC落水系统配件展示图
屋面的排水与落水系统息息相关，优质的落水系统产品，由材质和型号决定着。想了解整个落水系统，我们不得不从它的结构和组成部分上来考虑。
