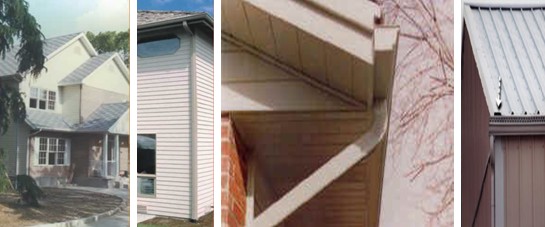

落水管安装基本示意图

1．落水管图示及安装前准备
 1-1 彩铝落水管示意图：

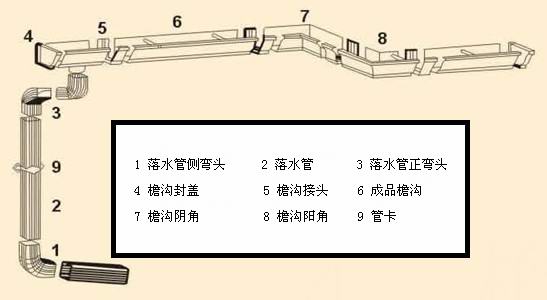

1-2 彩铝落水系统落水管节点图：

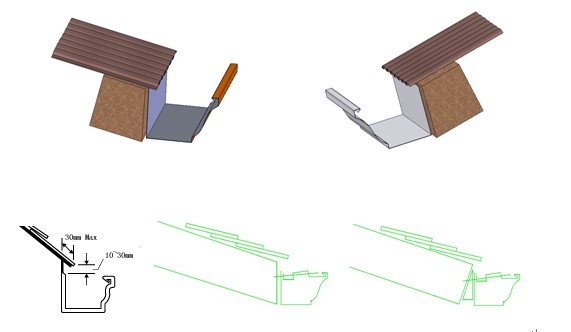

1-3 彩铝落水系统檐沟屋面结构图：





注1：屋檐口水泥砂浆找平层厚度不少于3cm，以保证檐钩吊件塑料胀栓的握钉强度。

注2：屋面瓦zui前端超过天沟内壁20~30mm，距天沟内壁高度在10mm~30mm之间。注3：屋面檐口与地面不垂直时，须在檐口与檐沟间加锲型垫，以保证天沟水平。
